ESC ile Brushless Motor Kontrolü

02 Kasım 2010 | Leave a comment(75) Go to comments

Eğer ESC ve brushless motorlar hakkında çok fazla bilginiz yoksa hatta ilk defa duyduysanız bu terimleri, neden bu tatlı aletlerle ilgilenmeye başladığımı hatta ilk izlediğimde ağzımın sularının nasıl da aktığını anlayabileceğiniz ve hissettiklerimi hissedebileceğiniz bir link vererek yazıya başlamak çok etkilici ve şevklendiici olacaktır diye düşünüyorum 🙂 http://www.mikrokopter.de bu linkte ilk sayfadaki videoyu izleyerek başlayabilirsiniz.

O uçan aletlerin literatürdeki genel adı UAV (unmanned aerial vehicle) yani insansız kontrol edilebilen ve uçabilen cihaz olarak nitelendirilebilir kısaca. Endüstride güvenlikten tutun da film çekimlerine kadar bir çok alanda kullanılmakta olan UAV’ların özelleşmiş bir türü aslında Mikrokopter. İlk videoyu izlediyseniz 6 Brushless motorlu olan hexakopterle tanışmışsınız demektir. Ne kadar iyi ivmelendiğini, yükseldiğini ve çıkardığı sesleri duyunca hayran olup aranızda ben de istiyorum bu oyuncaktan demeyen yoktur diye tahmin ediyorum 🙂

İşte herşey bu siteyi ziyaret etmemle başladı… İlk izlediğimde askerdeydim sanırım. Askerden geldikten sonra mikrokopter yapabilmek için gerekli bilgi birikiminin oluşması ve gerekli bazı temel parçaların temini için geçen zaman sonunda zor da olsa somut olarak bazı sonuçlara ulaşarak yeterince tecrübe ve deneyim sahibi olduğuma inandığımdan ve bu zorlukları sizin yaşamanızı istemediğimden deneyimlerimi burada paylaşmaya karar verdim.

Elektronik dünyasında daha önce bilmediğiniz bir konu ile uğraşmaya başladıysanız ve kafanızda oluşan soru işaretlerine teorik bilgiler cevap veremiyorsa, o soruları tecrübe ve deneyim ile cevaplamanız gerektiği anlamına gelir. Tecrübe edilmiş deneyimlerim umarım bu aşamada size yardımcı olabilir…

LIPO Pil ve Brushless Motor Seçimi

Uçan bir makina yapmak istiyorsanız yerçekimini yenmek için makinanızın ağırlıgından daha fazla bir kuvvet ile hava sürtünmesinden yararlanmalısınız. Günümüzde bunu yapabilmenin çok da zor olmadığını söyleyebilirim. Brushless yani fırçasız motorlar ve bu motorlara güç sağlayan yeni nesil Lityum Polimer (kısaca LiPo) piller ile yerçekimini yenebiliriz.

Lipo piller kuru akülere ve diğer şarj olabilen Ni-Mh pillere göre çok daha fazla deşarj kapasitesine sahiptirler (2200mah, 20C bir Lipo 44amper devamlı olarak akım verebilir) ve aynı zamanda bu pillere göre çok daha hafif olan Lipo piller hafif olmalarının yanında çok daha fazla enerji saklama kapasitesine sahiptir. Tüm bu özellikler sayesinde Lipo piller RC modelcilik dünyasında en yaygın olarak kullanılan piller haline gelmiştir.  LiPo piller ile ilgili daha detaylı bilgiyi xxxxxxxxlipopillerxxxxxx yazımızdan öğrenebilirsiniz.

Brushless Motorlar çok yüksek hızlarda çalışırlar. Yuksek hızlarda zorlandıkları oranda çektikleri akım da artar. Yani propeller (pervane) taktıgınzda ya da motor yüke bindiğinde çekeceği akım artacaktır. Motorun bu durumlardaki enerji ihtiyacını sürekli olarak yüksek desarj kapasitesine sahip bir enerji kaynağı ile sağlamak gerekir.  İşte Lipo pil ve brushless motor uyumu bu aşamada önem kazanıyor. Motorun/motorların toplamda çekeceği max akım, Liponun desarj kapasitesi sınırları içinde olmalıdır yoksa Lipo zarar görecektir ve Lipolar aşırı zorlandıklarında/ısındıklarında yangına sebep olabilirler ve bu durumla kimse karşı karşıya kalmak istemez.

Şöyle bir senaryo ile bu durumu açıklamak yaralı olacaktır : 2200mah, 20C bir liponuz olsun yani sürekli 44A çekebilirsiniz. Burst degeri de 25C olsun.  Burst değeri, Liponun zorlandığında desarj kapasitesi değeridir ve yaklaşık olarak bu degerde 10 saniye kadar çalışabilir. Sonrasında pil zarar görecektir. Yani 55A değerinde bir akım ile 10 saniye çalışabilecek bir lipomuz var. Eğer biz bu lipoya max güçte 30A çekecek 2 adet brushless motor bağlarsanız kötü şeyler yaşayabilirsiniz. Onun için 30C ve üstü desarj kapasitesine sahip bir lipo seçmek daha sağlıklı bir karar olacaktır.  Bu konu hassas olduğu için özellikle açıklamaya çalışıyorum. Daha önce de söylediğim gibi lipo-motor uyumu çok önemli. Motorunuzun ve pillerinizin teknik özelliklerini mutlaka yorumlayın…

Peki Nedir Bu ESC ?

Evet motor ve Lipo seçiminizi nasıl yapacağınızı artık biliyorsunuz. Peki motor ile pil sahibi olmak Brussless motoru çalıştırabilmek için yeterli mi? Yeterli değil çünkü motorun hızını kontrol edebileceğiniz ve motoru sürebileceğiniz ayrı bir kontrol devresine daha ihtiyacınız var. Bu devreye aslında ESC deniyor. Yani Electronic Speed Controller. Bu devreyi kendiniz de yapabilirsiniz fakat ülkemizde bazı mosfetleri temin etmek zor oldugundan ve maliyeti hazırını aldığınızda daha az olacagından hazır bir ESC almak çok daha mantıklı bir seçim olacaktır.

Nasıl ki motor ve pil uyumu önemliyse, motor ve ESC uyumu da bu derece önemli bir konu. Eğer motorunuzun max çekeceği amper 30A ise kullanacağınız ESC’nin de verebileceği akım değeri en az 30A olmalıdır. Motorun  hızını ESC ile kontrol ettinizden pilden geçen tüm akım önce ESC den daha sonra da motordan geçecektir. Dolayısıyla seçeceğiniz ESC’nin kapasitesinin motorunuzun kapasitesine göre küçük olması yanmasına sebep olacaktır. Genelde ESC seçimi, motorun çekebileceği max değerin %20 fazlası olacak şekilde yapılır. Yani max gücte (en hızlı devirde) 30A çekecek bir motorunuz varsa ESC nin 36A lık bir değere sahip olması sorunsuz çalışması için yeterli olacaktır. (36A’lık bir ESC yoktur onun yerine 40A’lık bir ESC  tercih edilebilir.)

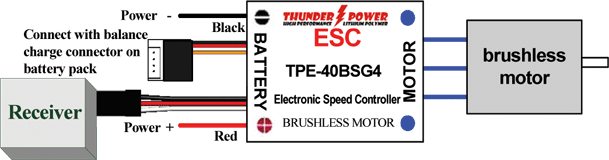

ESC – Lipo – Brushless Bağlantıları

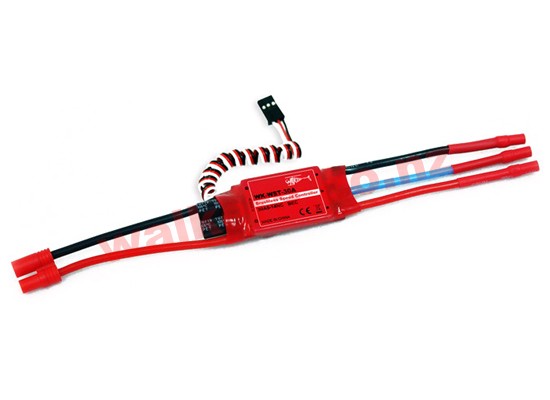

ESC lerin baglantı kabloları standarttır. Resimde görülen siyah,mavi,kırmızı üçlü kablo Brushless motora baglanacaktır. Bağlantı sırasının bir önemi yok. Eğer motor istediğiniz yönün tersine dönüyorsa bu üç kablodan herhangi ikisinin yerini değiştirmeniz diğer yöne dönmesi için yeterli olacaktır. Siyah ve kırmızı olan ikili kablo pile bağlanacaktır. Tahmin ettiğiniz gibi siyah eksi uca, kırmızı ise artı uca baglanmalıdır. Lipo pillerin  ucunda standart olarak dişi T konnektör (ya da dean konnektör de deniyor)  ile gelir. ESC’yi lipoya bağlamak için bu konnektörlerin erkek olanından temin etmek olası bir kısa devreyi engelleyecektir. Sağdaki resimde dean konnektörlerin neye benzediğini görebilirsiniz.

Son olarak ESC’de boşta kalan 3 uçlu dişi jag ise BEC ucudur. BEC Battery Elimination Circuit kelimelerinin kısalmasından oluşur. 3s bir lipo 11.1 volt gerilime sahiptir. (Her bir hücre 3.7V) Siz ESC’ye TTL seviyesinde başka entegre ya da motor baglamak isterseniz 5V gerilime ihtiyaç duyarsınız. İşte BEC burada yardımınıza yetişiyor ve extradan bir güç kaynağına  ihtiyaç duymamanız sizin için 11.1V gerilimi 5V gerilime düşürüyor. Bu uca da servo/uzaktan kumanda/mikroişlemci vb. gibi 5V gerilim seviyesinde çalışan başka bağlantılar yapmanız mümkün. BEC entegresinin de maximum verebileceği bir akım değeri mevcuttur. Bunu da göz önünde bulundurarak bu bağlantıyı kullanmak ESC’nizin BEC’inin sağlığı için önemlidir. Genelde 20-30A’lık ESC’lerde BEC değeri en düşük 1A seviyesindedir fakat teknik olarak ihtiyaçlarınıza uygunlugunu kontrol etmenizi ve yorumlamanızı bir kez daha tavisye ediyorum.

BEC ucunun 3’lü dişi jag oldugunu söylemiştik. Artı ucu, eksi ucu ve diğer uç. Bu diğer uç, motorun hızını ayarlayacağınız sinyal ucu aslında (multimetre yardımıyla artı ve eksiyi tespit edebilirsiniz) Aşağıda bu sinyalin nasıl olması gerektiğini ve örnek bir kaynak kodu ekleyeceğim ki kumandası olmayan herkes moturunu kolayca çalıştırabilsin 🙂

Ayrıca tüm bu uçların haricinde bahsetmediğimiz bir uç kaldı ki o da Lipo üzerindeki siyah/kırmızı 11.1 gerilim ucu haricindeki dişi jag. Eğer piliniz 2s (yani 2 hücreli) ise bu jag 3lü, 3s ise 4’lü olacaktır. Bir uç toprak ucudur, diğer uçlar ise her bir hücrenin ucudur. Yani 3 hücreli bir pil için bu jagtaki toprak ucunu buldugunuzda (genelde toprak ucunun kablosu farklı renkte olur) hemen yanındaki uç ile gerilim farkını multimetre ile ölçtüğünüzde 3.7v, onun yanındaki uçla 7.4v, jagtaki son uçla ölçtüğünüzde ise 11.1v olduğunu göreceksiniz. Yani bu şu demek oluyor. Liponuzu Balancer özellikli bir şarj cihazı ile şarj ederken bu uçtan faydalanarak şarj edeceksiniz ki her bir hücre eşit olarak şarj edilebilsin ve pilinizin ömrü uzun olsun.

Hadi Artık Çalıştıralım Şu motoru

Evet bu kadar teknik bilgiden sonra somut birşeyler görelim artık. Motoru çalıştırabilmek için ESC’ye daha dogrusu yukarıda bahsettiğimiz BEC’in sinyal ucuna uygun sinyallerin gönderilmesi gerekiyor. Eğer bir uzaktan kumandanız olsaydı bu iş oldukça kolaydı. Lipoyu ESC’ye baglamak ve uzaktan kumandanın vericisini de bind ettikten sonra ESC’nin BEC’ine baglamak yeterli olacaktı. Ardından kumandanin throttle’ını (yani hız çubuğunu) en düşük seviyeye getirip kumandayı açacaktık ve Brushless motordan 2 farklı tonda sizi fazlasıyla mutlu edecek bir ses (ben ona zaferin sesi diyorum)  ve ardından biraz daha uzun süren daha kalın tonda bir ses gelecekti.(bu da pil lipo olduğunda gelen ses) Ama fakirlik işte kumanda alamadık henüz ne yapalım? Üzülmeyin geçici olarak testlerimiz için PIC kullanabiliriz…

ESC’yi ve lipoyu doğru bağlayabildiyseniz yukarıda bahsettiğim “beep-biip-beep-biip — — beeeeep beeeeep”(aslında bu sesler motordan geliyor) seslerini duymuş olacaktınız. (kumandanız olsaydı tabi) Her bir tonun ve uzunlugun bir anlamı var. Hatta bu ses tonlarına göre ESC’nizi programlayabilirsiniz bile. Bu seslerin ne anlama geldiklerini kullandığınız ESC’yle birlikte gelen kullanma kılavuzundan öğrenebilirsiniz.

Bu aşamaya kadar anlattıklarımı içeren bir video ekliyorum…

Evet bu aşamadan sonra yazdıklarımı büyük ihtimalle başka yerde bu şekilde anlatılmış olarak bulamayacaksınızdır.  Kumandamız yok. ESC’nin BEC ucuna vericiyi bağlayamıyorsunuz dolayısıyla ESC’ye uygun sinyaller gitmediğinden motorunuz çalışmayacaktır hatta ESC ilk çalıştığında duyulan sesi de duyamayacaksınız. İşte bunun için kumanda gibi davranabilecek, kumandanın gönderdiği sinyalleri gönderebilecek bir mikroişlemci kullanacağız.

ESC’lerin hepsi aynı aralıkta çalışmasa da genelde 0.9ms – 1.8ms high (yani lojik 1) ve ardından göndereceğiniz 20ms’lik low (yani lojik 0) sinyali ve bunun devamlı olarak ESC’ye iletilmesi ile çalışırlar. Güvenlik açısından motorun başlangıçta hızlı dönmeye başlamasını engellemek için kumandanız dahi olsaydı throttle kolunu en aşağı yani minimum düzeye getirerek çalıştırmanız gerekecekti. Minimum throttle konumuna getirilmeyen bir kumanda ile motorların başlaması için gereken sesi duymak mümkün olmayacaktır. (şu beep-biip-beep-biip sesi yani 🙂 ) İşte bunu mikroişlemciyle de böyle yapmalıyız ki motorlar güvenli bir şekilde çalışmaya hazır olsunlar. Bunun için başlangıçta ESC’nin BEC’inin sinyal ucuna 0.9ms kadar lojik 1 ve 20ms lojik 0 bilgisi göndermeliyiz. Bu aşamada motordan o başlamaya hazır oldugunu bildiren sesi duymalıyız. Ardından motorlar nihayet çalışmaya hazır olacaklar. Tek yapmanız gereken 0.9ms olan lojik 1 bilgisini 0.9ms değerinden daha yüksek bir değere çıkarmak. Aşağıya 4 kademeli çalışan bir kod örneği ekliyorum.  Yani Pic16f877’nin A0 ve A1 bacaklarını girdi olarak, C1 bacağını da çıkış olarak kullanırsak; (yani BEC’in sinyal ucuna C1 bacagı bağlanacak, BEC’in ground(-) ucuna ise PIC16f877’nin beslemesi için kullanılan kaynağın ground(-) ucu baglanacak ki C1 bacağı için gerekli devre tamamlanabilsin. )

1.DURUM    A0=1  ve  A1=1      ise     ==>     900ms bilgisi gönder.

Motordan ses duyulduktan sonra A0 ve A1 pinine bağlı kabloların
uçları +'dan, - ye bağlayanarak (yani lojik 0 verilerek) aşağıdaki
durumlar uygulanabilir.
(Motorun hızını bu şekilde değiştirebilirsiniz)

2.DURUM    A0=0  ve  A1=1      ise     ==>    1250ms bilgisi gönder.
3.DURUM    A0=1  ve  A1=0      ise     ==>    1350ms bilgisi gönder.
4.DURUM    A0=0  ve  A1=0      ise     ==>    1900ms bilgisi gönder.

Siz aşağıda verdiğim kodu kendinize göre yapılandırarak daha fazla durum ile motorunuzu çalıştırabilirsiniz. Hatta bir potla aldığınız analoğ değeri throttle bilgisi olarak dijitalleştirebilirsiniz bile…

Kod CCS C IDE’si ile yazılıp derlenmiştir…

#include <16F877a.h>
#fuses HS,NOWDT,NOPROTECT,BROWNOUT,PUT,NOLVP
#use delay(clock=4000000)

int1 x,y;

void main()
{

while(1)
{
x=input(pin_a0);
y=input(pin_a1);

if(x==1 & y==1)
{
output_high(pin_c1);
delay_us(900);
output_low(pin_c1);
delay_ms(20);
}
else if (x==0 & y==1)
{
output_high(pin_c1);
delay_us(1250);
output_low(pin_c1);
delay_ms(20);
}

else if (x==1 & y==0)
{
output_high(pin_c1);
delay_us(1350);
output_low(pin_c1);
delay_ms(20);
}

else
{
output_high(pin_c1);
delay_us(1900);
output_low(pin_c1);
delay_ms(20);
}
}

Motorunuzun hazır oldugunu bildiren sesi duyamassanız en düşük değer olan 900ms değerini değiştirerek size uygun olan değeri bulabilirsiniz.

Son olarak motoru çalıştırmadan önce mutlaka çok iyi sabitleyin. Maximum güçte propeller takılmış iken elinizde tutmayı sakın ama sakın denemeyin. Motorun gücünü gördüğünüzde ne demek istediğimi çok iyi anlayacaksınız. Ben 1250ms’lik sinyal gönderirken parmağımı pervaneye kaptırdım, 1 saniyeden kısa sürede 4 tane çok derin kesik oluştu parmağımda. Bunları göz önünde bulundurarak çalışmalarınıza başlamınızı tavsiye ederim 🙂

Umarım paylaşım yeterince açıklayıcı olmuştur. Yeni bir yazıda görüşmek dileğiyle…

A0=0  ve  A1=1      ise     ==>    1100ms bilgisi gönder.
